系統概述
變電站輔控系統包括站端輔助管理器、與站端輔助管理器連接的環境檢測設備，安防檢測設備，視頻檢測設備，輔助檢測設備，數據采集模塊，數據傳輸裝置，報警系統，站端設備，接收采集信息分析故障區域并對故障進行隔離的故障智能分析模塊、以及根據故障智能分析模塊發送的故障信息對各設備進行調節的智能控制調節裝置。解決了現有的變電站監控系統存在的可靠性不高的問題，同時通過增設的故障智能分析模塊對各個變電站的各種信息進行統一故障分析處理，并通過智能調節裝置調節系統的溫濕度裝置，解決因環境因素導致的故障問題。

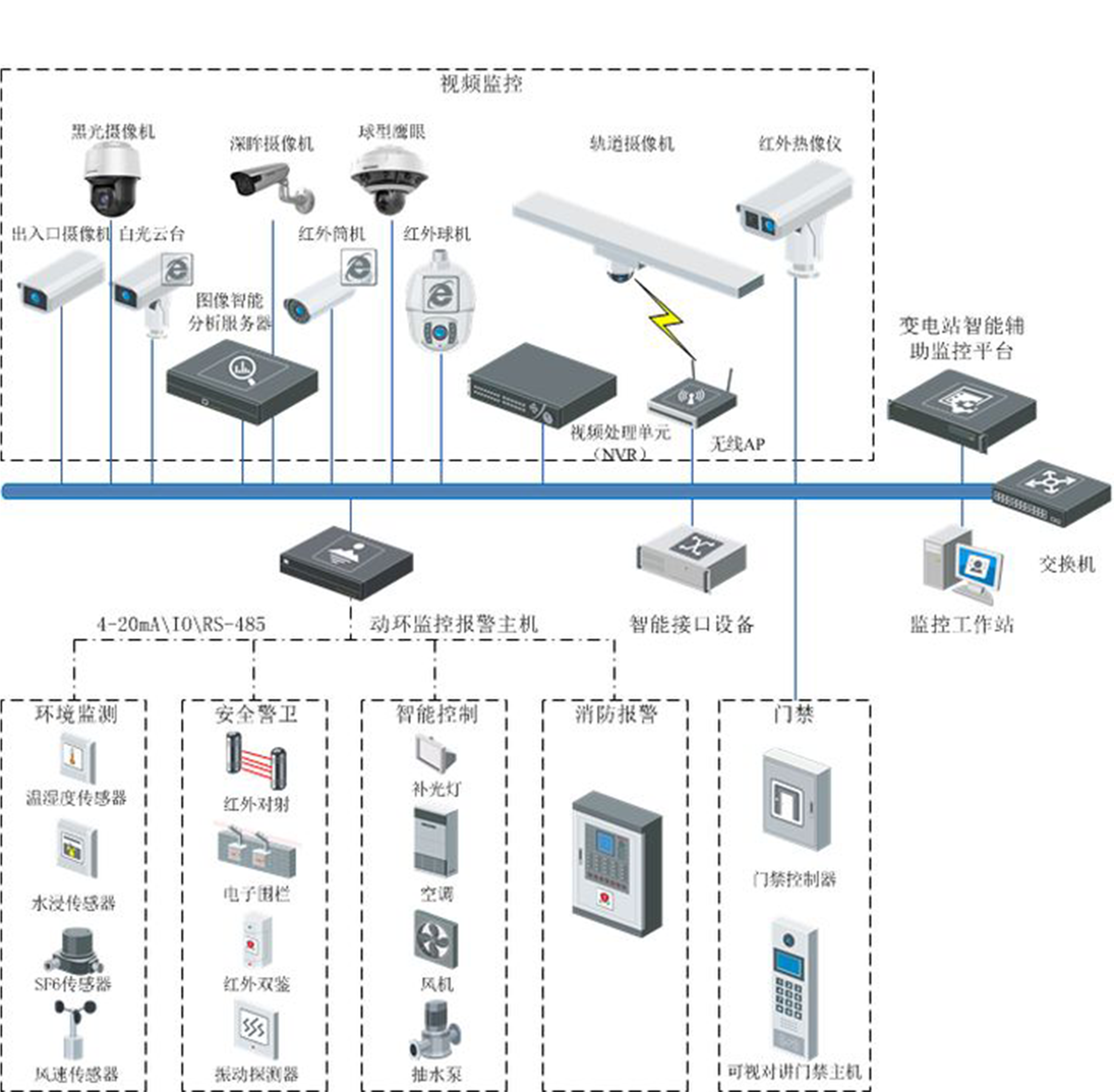

系統組成

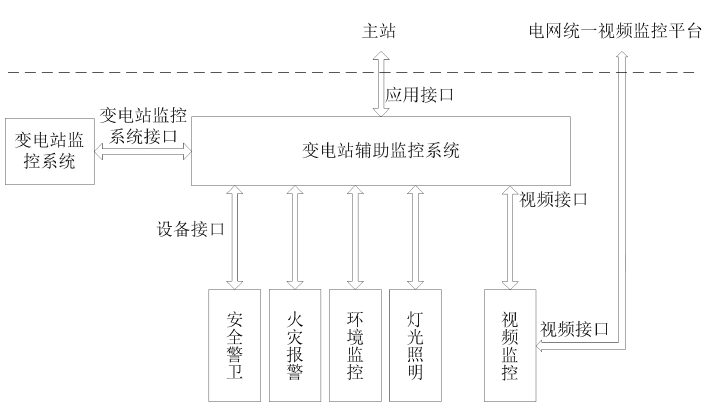

系統架構
系統功能
采用?？低暤母咂焚|攝像機。實時獲得監控區域內清晰的監控圖像，各種型號系統的攝像機可以滿足不同區域監控點的監控需求，實現24小時不間斷監控
通過變電站制高點部署的紅外熱像儀，對重要設備進行輪巡，實時監測設備溫度，一旦發現溫度異常，及時產生報警。
采用圖像智能分析系統對變電站內的設備狀態進行分析，對儀表讀數、刀閘狀態、刀閘（開關）分合指示牌狀態、控制柜指示狀態進行識別，儀表讀數超限能夠及時預警，同時識別后的結果可通過DL/T860規約上傳至信息一體化平臺。
通過SMART攝像機，對于重要區域采用智能分析技術，通過行為分析和智能跟蹤的方式，實現安全防范監控；本系統中主要對穿越警戒面、區域入侵、進入?yún)^(qū)域、離開區域等多種行為進行識別和觸發報警。
通過電站出入口部署的攝像機，對進入車輛進行抓拍，識別車牌信息及車型、車身顏色。
通過傳感器實時采集數據，例如溫濕度、風速、水浸、SF6濃度等相關信息，在站端平臺實現信息匯聚并轉發至運維中心，生成曲線和報表，方便實時監控、歷史查詢、統計分析，數據出現異常時可以聯動報警。
通過視頻監控系統和其他輔助系統的關聯，能夠提供豐富的視頻預案：客戶端聯動、報警錄像等。有助于相關部門第一時間發現事故點，迅速做出反應，把事故損失控制到最小范圍。
系統支持可視化巡檢預案，可按運行規定對設備進行日常、定期和特殊巡視，根據人工巡檢的路線，把沿途多個監控點的多個預置位添加進預案，一旦發現問題可截圖并標注問題，及時通知相關部門。相較于人工巡檢、手工紙質記錄的傳統巡檢方式，該預案可大大提高巡檢質量及到位率。
通過電力行業標準協議與生產系統對接后，當遙控操作或發生故障時，視頻監控系統將收到生產系統發送的遙控、遙信信號，聯動相關監控點的預置點，實現可視化運行管理。
